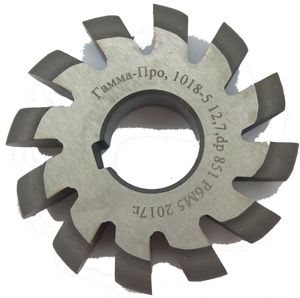

Фрезы дисковые для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 28281-89
| А | Б | В | Г | Д | Е | Ё | Ж | З | И | К | Л | М | Н | О | П | Р | С | Т | У | Ф | Х | Ц | Ч | Ш | Щ | Э | Ю | Я |
| Фрезы дисковые для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 28281-89 | |||||||||||
  |
|||||||||||
|
Обозначение для исполнений |
Параметры цепи |
|
d
|
|
Ширина В фрезы |
||||||
|
1 |
2 |
Шаг t |
Диаметр ролика (втулки) D |
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 |
|||
|
2500-1011 |
2500-1111 |
6,350 |
3,30 |
63 |
22 |
12 |
8,5 |
8,4 |
8,3 |
8,2 |
8,1 |
|
2500-1012 |
2500-1112 |
8,000 |
5,00 |
9,8 |
9,8 |
9,6 |
9,5 |
9,2 |
|||
|
2500-1013 |
2500-1113 |
9,525 |
71* |
11,3 |
11,4 |
11,3 |
11,1 |
10,9 |
|||
|
2500-1014 |
2500-1114 |
5,08 |
|||||||||
|
2500-1015 |
2500-1115 |
6,00 |
11,7 |
11,7 |
11,5 |
11,3 |
11,0 |
||||
|
2500-1016 |
2500-1116 |
6,35 |
11,9 |
11,8 |
11,6 |
11,4 |
|||||
|
2500-1017 |
2500-1117 |
12,700 |
7,75 |
15,6 |
15,6 |
15,4 |
15,0 |
14,6 |
|||
|
2500-1018 |
2500-1118 |
8,51 |
15,9 |
15,7 |
15,5 |
15,1 |
14,6 |
||||
|
2500-1019 |
2500-1119 |
15,875 |
10,16 |
90 |
27 |
19,6 |
19,5 |
19,2 |
18,7 |
18,3 |
|
|
2500-1021 |
2500-1121 |
19,050 |
11,91 |
23,5 |
23,4 |
23,0 |
22,6 |
21,9 |
|||
|
2500-1022 |
2500-1122 |
12,07 |
|||||||||
|
2500-1023 |
2500-1123 |
25,400 |
15,88 |
100 |
31,5 |
31,0 |
31,0 |
30,0 |
29,5 |
||
|
2500-1024 |
2500-1124 |
31,750 |
19,05 |
112 |
32 |
10 |
39,0 |
38,5 |
38,0 |
37,5 |
36,5 |
|
2500-1025 |
2500-1125 |
38,100 |
22,23 |
125 |
46,0 |
46,0 |
45,5 |
45,0 |
44,0 |
||
|
2500-1026 |
2500-1126 |
25,40 |
47,5 |
47,0 |
46,5 |
45,5 |
44,0 |
||||
|
2500-1027 |
2500-1127 |
44,450 |
140 |
40 |
60,0 |
56,5 |
54,5 |
53,0 |
51,5 |
||
|
2500-1028 |
2500-1128 |
27,94 |
61,5 |
57,5 |
55,5 |
53,5 |
52,0 |
||||
|
2500-1029 |
2500-1129 |
50,800 |
28,58 |
69,9 |
65,0 |
62,5 |
60,5 |
59,0 |
|||
|
2500-1031 |
2500-1131 |
29,21 |
|||||||||
|
2500-1032 |
2500-1132 |
63,500 |
39,68 |
180 |
50 |
87,5 |
82,0 |
79,0 |
76,5 |
74,0 |
|
|
2500-1033 |
2500-1133 |
39,37 |
|||||||||
|
2500-1034 |
2500-1134 |
76,200 |
47,63 |
200 |
105,0 |
98,5 |
95,0 |
92,0 |
89,0 |
||
|
2500-1035 |
2500-1135 |
48,26 |
|||||||||
| Номер фрез назначается в зависимости от числа зубьев обрабатываемой звездочки | |
| Номер фрезы | Число зубьев звездочки |
| 1 | от 6 до 8 |
| 2 | от 9 до 11 |
| 3 | от 12 до 16 |
| 4 | от 17 до 29 |
| 5 | свыше 29 |
