Фрезы для обработки пазов сегментных шпонок ГОСТ Р 53412-2009
| А | Б | В | Г | Д | Е | Ё | Ж | З | И | К | Л | М | Н | О | П | Р | С | Т | У | Ф | Х | Ц | Ч | Ш | Щ | Э | Ю | Я |
| Фрезы для обработки пазов сегментных шпонок ГОСТ Р 53412-2009 |
|||||||

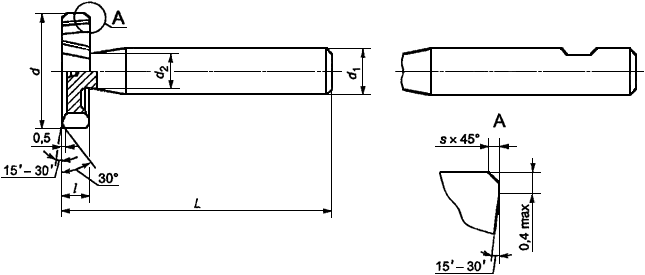

| Фрезы типа 1 — с прямым зубом | |||||||
| Исполнение 1 — с гладким цилиндрическим хвостовиком;
Исполнение 2 — с цилиндрическим хвостовиком с лыской |
|||||||
 |
|||||||

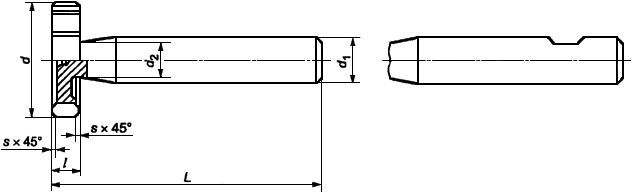

| Фрезы типа 2 — с разнонаправленным зубом | |||||||
| Исполнение 1 — с гладким цилиндрическим хвостовиком;
Исполнение 2 — с цилиндрическим хвостовиком с лыской |
|||||||
 |
|||||||
|
Номинальный размер шпонки (диаметр х ширина) |
|
|
|
|
|
, не более |
|
|
Номин. |
Пред. откл. |
||||||
|
4×1,0 |
4 |
+0,5 |
1,0 |
50 |
6 |
1,8 |
0,12 |
|
7×1,5 |
7 |
1,5 |
2,8 |
||||
|
7×2,0 |
2,0 |
3,2 |
|||||
|
10×2,0 |
10 |
2,0 |
4,0 |
||||
|
10×2,5 |
2,5 |
||||||
|
13×3,0 |
13 |
3,0 |
56 |
10 |
4,6 |
0,20 |
|
|
16×3,0 |
16 |
3,0 |
|||||
|
16×4,0 |
4,0 |
||||||
|
16×5,0 |
5,0 |
5,0 |
|||||
|
19×4,0 |
19 |
+0,5 |
4,0 |
63 |
5,6 |
||
|
19×5,0 |
5,0 |
6,0 |
|||||
|
22×5,0 |
22 |
5,0 |
|||||
|
22×6,0 |
6,0 |
6,5 |
|||||
|
25×6,0 |
25 |
6,0 |
7,5 |
||||
|
28×8,0 |
28 |
8,0 |
8,5 |
0,32 |
|||
|
32×10,0 |
32 |
10,0 |
71 |
12 |
9,3 |
||
|
Примечание — Допускается фаску x45° заменить радиусом , равным . |
|||||||
