Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от 4″ до 6″ ГОСТ 18931-73
| А | Б | В | Г | Д | Е | Ё | Ж | З | И | К | Л | М | Н | О | П | Р | С | Т | У | Ф | Х | Ц | Ч | Ш | Щ | Э | Ю | Я |
| Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от 4″ до 6″ ГОСТ 18931-73 | |||||||||
 |
|||||||||
| Конструкция и основные размеры колец ПР | |||||||||
|
Обозна- чение |
Резьба |
|
|
Масса, кг |
Дет.1. Кольцо ПР Кол.1 |
Дет.2. Ручка по ГОСТ 17767-72Кол.2 |
|||
|
Обозна- чение размера резьбы |
Число шагов на |
Шаг |
Наружный диаметр, |
Обозначение деталей |
|||||
|
8216-0025 |
4 |
113,030 |
170 |
312 |
2,960 |
||||
|
8216-0026 |
|
125,730 |
182 |
324 |
3,161 |
Обозна- чение |
|||
|
8216-0027 |
5 |
11 |
2,309 |
138,430 |
195 |
337 |
3,434 |
дет.1 см. табл.2 |
8055-0061 |
|
8216-0028 |
|
151,130 |
215 |
357 |
4,183 |
||||
|
8216-0029 |
6 |
163,830 |
135 |
377 |
5,101 |
||||

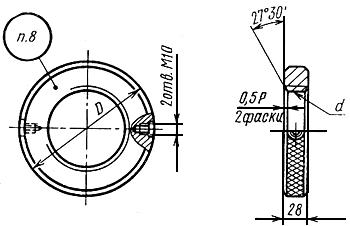

| Конструкция и основные размеры колец ПР | ||||||
 |
||||||
|
Обозначение |
Резьба |
|
Мacca, кг |
|||
|
Обозначение размера резьбы |
Число шагов на |
Шаг |
Наружный диаметр |
|||
|
8216-0025/001 |
4 |
113,030 |
170 |
2,820 |
||
|
8216-0026/001 |
|
125,730 |
182 |
3,021 |
||
|
8216-0027/001 |
5 |
11 |
2,309 |
138,430 |
195 |
3,294 |
|
8216-0028/001 |
|
151,130 |
215 |
4,043 |
||
|
8216-0029/001 |
6 |
163,830 |
235 |
4,961 |
||
