Развертки машинные цельные ГОСТ 1672-80

А Б В Г Д Е Ё Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я
В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Развертки машинные цельные по ГОСТ 1672-80
Развертки машинные цельные по ГОСТ 1672-80
ГОСТ 1672-80 (ИСО 521-75, ИСО 2402-72) Развертки машинные цельные. Типы, параметры и размеры (с Изменениями N 1, 2)

Развертки машинные цельные с цилиндрическим хвостовиком

Обозначение разверток с углом d, мм d1, мм L, мм l, мм l1, мм Число зубьев z
15°
2368-0111 2368-0112 1,4 1,4 40 8 4
2368-0113 2368-0114 1,5 1,5 40 8 4
2368-0115 2368-0116 1,6 1,6 43 9 4
2368-0117 2368-0118 1,8 1,8 46 10 4
2363-3381 2363-3382 2 2 49 11 6
2363-3383 2363-3384 2,2 2,2 53 12 6
2363-3385 2363-3386 2,5 2,5 57 14 6
2363-3387 2363-3388 2,8 2,8 61 15 6
2363-0044 2363-0043 3 3 61 15 6
2363-0032 2363-0031 3,2 3,2 65 16 6
2363-0048 2363-0047 3,5 3,5 70 18 6
2363-0052 2363-0051 4 4 75 19 32 6
2363-0056 2363-0055 4,5 4,5 80 21 33 6
2363-0060 2363-0059 5 5 86 23 34 6
2363-0082 2363-0081 5,5 5,6 93 26 36 6
2363-0064 2363-0063 6 5,6 93 26 36 6
2363-0068 2363-0067 7 7,1 109 31 40 6
2363-0072 2363-0071 8 8 117 33 42 6
2363-0094 2363-0093 9 9 125 36 44 6
2363-3389 2363-3391 10 10 133 38 46 6
2363-3392 2363-3393 11 10 142 41 46 8
2363-3394 2363-3395 12 10 151 44 46 8
2363-3396 2363-3397 13 10 151 44 46 8
2363-3398 2363-3399 14 12,5 160 47 50 8
2363-3401 2363-3402 15 12,5 162 50 50 8
2363-3403 2363-3404 16 12,5 170 52 50 8
2368-0119 2368-0121 17 14 175 54 52 8
2368-0122 2368-0123 18 14 182 56 52 8
2368-0124 2368-0125 19 15 189 58 58 8
2368-0126 2368-0127 20 15 195 60 58 8

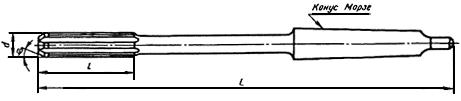

Развертки машинные цельные с коническим хвостовиком
ГОСТ 1672-80 (ИСО 521-75, ИСО 2402-72) Развертки машинные цельные. Типы, параметры и размеры (с Изменениями N 1, 2)
Обозначение разверток с углом  d, мм L, мм l, мм Конус Морзе Число зубьев z
15° 45° Ряд 1 Ряд 2 Ряд 1 Ряд 2
2363-3405 2363-3406 2363-3407 5,5 138 26 1 6
2363-3408 2363-3409 2363-3411 6 138 26 1 6
2363-3412 2363-3413 2363-3414 7 150 31 1 6
2363-3415 2363-3416 2363-3417 8 156 33 1 6
2363-3418 2363-3419 2363-3421 9 162 36 1 6
2363-3422 2363-3423 2363-3424 10 168 38 1 6
2363-0104 2363-0189 2363-0351 10 140 16 1 6
2363-3425 2363-3426 2363-3427 11 175 41 1 8
2363-0191 2363-0107 2363-0353 11 140 16 1 8
2363-3428 2363-3429 2363-3431 12 182 44 1 8
2363-0193 2363-0111 2363-0355 12 150 18 1 8
2363-3432 2363-3433 2363-3434 13 182 44 1 8
2363-0194 2363-0115 2363-0356 13 150 18 1 8
2363-3435 2363-3436 2363-3437 14 189 47 1 8
2363-0195 2363-0119 2363-0357 14 160 18 1 8
2363-3438 2363-3439 2363-3441 15 204 50 1 8
2363-3442 2363-3443 2363-3444 15 204 50 2 8
2363-0196 2363-0123 2363-0358 15 160 18 1 8
2363-3445 2363-3446 2363-3447 15 160 18 2 8
2363-3448 2363-3449 2363-3451 16 210 52 2 8
2363-0197 2363-0127 2363-0359 16 170 18 2 8
2363-3452 2363-3453 2363-3454 17 214 54 2 8
2363-0198 2363-0131 2363-0360 17 170 18 2 8
2363-3455 2363-3456 2363-3457 18 219 56 2 8
2363-0199 2363-0373 2363-0374 18 180 20 2 8
2363-3458 2363-3459 2363-3461 19 223 58 2 8
2363-0375 2363-0376 2363-0377 19 190 20 2 8
2363-3462 2363-3463 2363-3464 20 228 60 2 8
2363-0378 2363-0379 2363-0380 20 190 20 2 8
2368-0128 2368-0129 2368-0131 21 232 62 2 8
2368-0138 2368-0139 2368-0141 21 200 20 2 8
2363-3465 2363-3466 2363-3467 22 237 64 2 8
2363-0384 2363-0385 2363-0386 22 200 20 2 8
2368-0132 2368-0133 2368-0134 23 241 68 2 8
2368-0142 2368-0143 2368-0144 23 210 20 2 8
2363-3468 2363-3469 2363-3471 24 268 68 3 8
2363-0387 2363-0388 2363-0389 24 210 20 3 8
2363-3472 2363-3473 2363-3474 25 268 68 3 8
2363-0390 2363-0391 2363-0392 25 220 22 3 8
2363-3475 2363-3476 2363-3477 26 273 70 3 8
2363-0393 2363-0394 2363-0395 26 220 22 3 8
2368-0135 2368-0136 2368-0137 27 277 71 3 8
2368-0145 2368-0146 2368-0147 27 220 22 3 8
2363-3478 2363-3479 2363-3481 28 277 71 3 8
2363-0399 2363-0650 2363-0651 28 240 22 3 8
2363-3482 2363-3483 2363-3484 30 281 73 3 10
2363-0652 2363-0653 2363-0654 30 240 25 3 10
2363-3485 2363-3486 2363-3487 32 317 77 3 10
2363-3488 2363-3489 2363-3491 32 317 77 4 10
2363-0655 2363-0656 2363-0657 32 240 25 3 10
2363-3492 2363-3493 2363-3494 32 240 25 4 10
2363-3495 2363-3496 2363-3497 34 321 78 4 10
2363-3498 2363-3499 2363-3501 35 321 78 4 12
2363-3502 2363-3503 2363-3504 36 325 79 4 12
2363-3505 2363-3506 2363-3507 38 329 81 4 12
2363-3508 2363-3509 2363-3511 40 329 81 4 12
2363-3512 2363-3513 2363-3514 42 333 82 4 12
2363-3515 2363-3516 2363-3517 44 336 83 4 12
2363-3518 2363-3519 2363-3521 45 336 83 4 12
2363-3522 2363-3523 2363-3524 46 340 84 4 12
2363-3525 2363-3526 2363-3527 48 344 86 4 12
2363-3528 2363-3529 2363-3531 50 344 86 4 12



Развертки машинные цельные, насадные
ГОСТ 1672-80 (ИСО 521-75, ИСО 2402-72) Развертки машинные цельные. Типы, параметры и размеры (с Изменениями N 1, 2)
Обозначение разверток с углом  d, мм d1, мм L, мм l, мм Число зубьев z
15° 45°
2363-0239 2363-0240 2363-0241 25 13 45 32 8
2363-0242 2363-0243 2363-0244 26 13 45 32 8
2363-0245 2363-0246 2363-0247 27 13 45 32 8
2363-0248 2363-0249 2363-0468 28 13 45 32 8
2363-0469 2363-0470 2363-0471 30 13 45 32 8
2363-0472 2363-0473 2363-0474 32 16 50 36 10
2363-0475 2363-0476 2363-0477 34 16 50 36 10
2363-0478 2363-0479 2363-0480 35 16 50 36 10
2363-0481 2363-0482 2363-0483 36 19 56 40 12
2363-0487 2363-0488 2363-0489 38 19 56 40 12
2363-0490 2363-0491 2363-0492 40 19 56 40 12
2363-0493 2363-0494 2363-0495 42 19 56 40 12
2363-3532 2363-3533 2363-3534 44 22 63 45 12
2363-0496 2363-0497 2363-0498 45 22 63 45 12
2363-3535 2363-3536 2363-3537 46 22 63 45 12
2363-0702 2363-0703 2363-0704 48 22 63 45 12
2363-0705 2363-0706 2363-0707 50 22 63 45 12
